Panel de rejilla electroforjada de acero con soleras paralelas y barras transversales — Imagen conceptual aprobada

Estructural

Regilla electro forjada

Panel abierto de acero formado por soleras portantes paralelas y barras transversales unidas en sus intersecciones, presentado para consulta y cotización dentro de Estructural.

Solicitar cotización Consultar catálogo

Información general

Doce medidas, seis configuraciones.

La ficha reúne doce medidas de solera de carga con pesos aproximados para IS-01, IS-02, IS-03, IS-04, IS-05 STD y 1S-06, además de seis esquemas documentales de fabricación conforme a la fuente proporcionada.

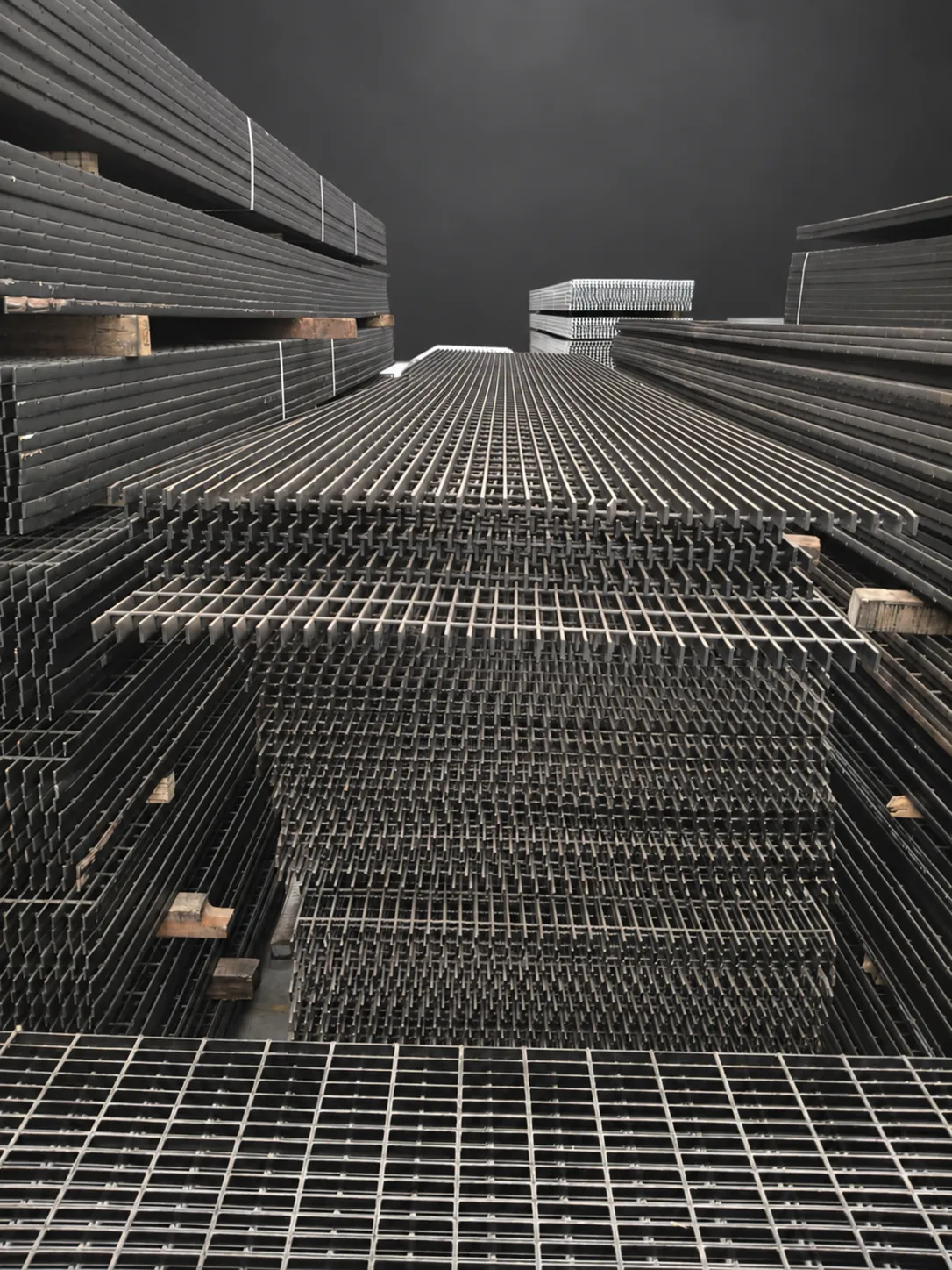

Paneles de rejilla electroforjada de acero apilados.

Solera de carga y pesos aproximados

Doce medidas con pesos aproximados para seis configuraciones IS.

Regilla electro forjada

12 medidas · Información revisada

Si la tabla no cabe en el área visible, desplázala horizontalmente para consultar todas las columnas.

Regilla electro forjada(12 medidas)
SOLERA DE CARGA
PULG.	MM	IS-01	IS-02	IS-03	IS-04	IS-05 STD	1S-06
PULG.	MM	PESO APOXIMADO POR kg/m2
1/8" X 3/4"	3.20 X 19.1	26.2	29.1	22.9	25.8	19.10	22
1/8" X 1"	3.2 X 25.4	33.9	36.9	29.5	32.4	24.40	27.4
1/8" X 1 1/4"	3.2 X 31.8	41.7	44.6	36.1	39.1	29.80	32.8
1/8" X 1 1/2"	3.2 X 38.1	49.4	52.4	42.8	45.7	35.20	38.1
3/16" X 3/4"	4.8 X 19.1	37.8	40.7	32.8	35.8	27.10	30.1
3/16" X 1"	4.8 X 25.4	49.4	52.4	42.8	45.7	35.20	38.1
3/16" X 1 1/4"	4.8 X 31.8	61.1	64	52.7	55.7	43.30	46.2
3/16" X 1 1/2"	4.8 X 38.1	72.7	75.6	62.7	65.7	51.30	54.3
3/16" X 1 3/4"	4.8 X 44.4	84.6	87.8	72.9	76.2	59.70	62.9
3/16" X 2"	4.8 X 50.8	96.2	99.4	82.9	86.1	67.70	70.9
3/16" X 2 1/4"	4.8 X 57.1	107.8	111	92.9	96.1	75.80	79
3/16" X 2 1/2"	4.8 X 63.5	119.4	122.6	102.8	106	83.90	87.1
TABLERO ESTANDAR DE 1 X 6 MT EN TERMINADO NAUTURAL, ESMALTE NEGRO ANTICORROSIVO, GALVANIZADO POR INMERCION, SUPERFICIE LISA Y DENTADA

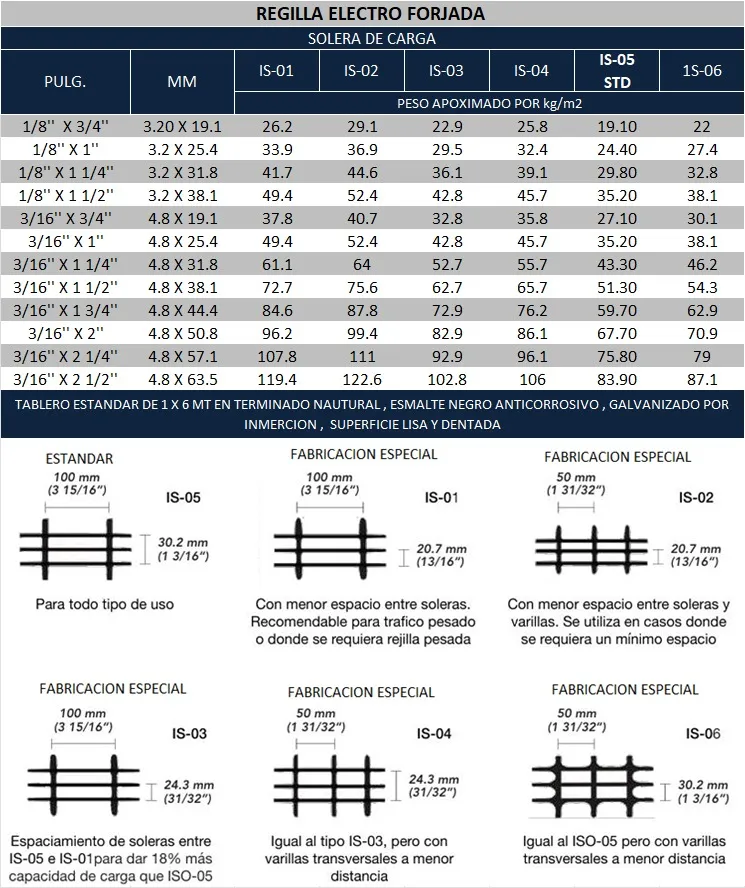

Seis esquemas técnicos de regilla electro forjada identificados como IS-05, IS-01, IS-02, IS-03, IS-04 e IS-06 — Procedencia: imagen técnica proporcionada por el usuario. La geometría, las cotas y las notas se muestran desde la fuente inalterada.

Siguiente paso

Solicitar cotización de Regilla electro forjada

Comparte por WhatsApp la variante y la referencia que necesitas.

Cotizar por WhatsApp

Regilla electro forjada

Doce medidas, seis configuraciones.

Solera de carga y pesos aproximados

Solicitar cotización de Regilla electro forjada
