Lámina perfilada de acero con nervaduras trapezoidales longitudinales — Imagen conceptual aprobada

Construcción

Losacero secciones 15, 25 y 30

Familia de lámina perfilada que reúne las secciones 15, 25 y 30 con calibres, acabados, medidas y claros máximos documentados para consulta técnica.

Solicitar cotización Consultar catálogo

Información general

Tres secciones, una consulta técnica.

La ficha reúne las secciones 15, 25 y 30 con calibres, pesos por metro lineal, acabados, medidas, espesores de concreto, pesos propios y claros máximos sin apuntalar conforme a las fuentes proporcionadas.

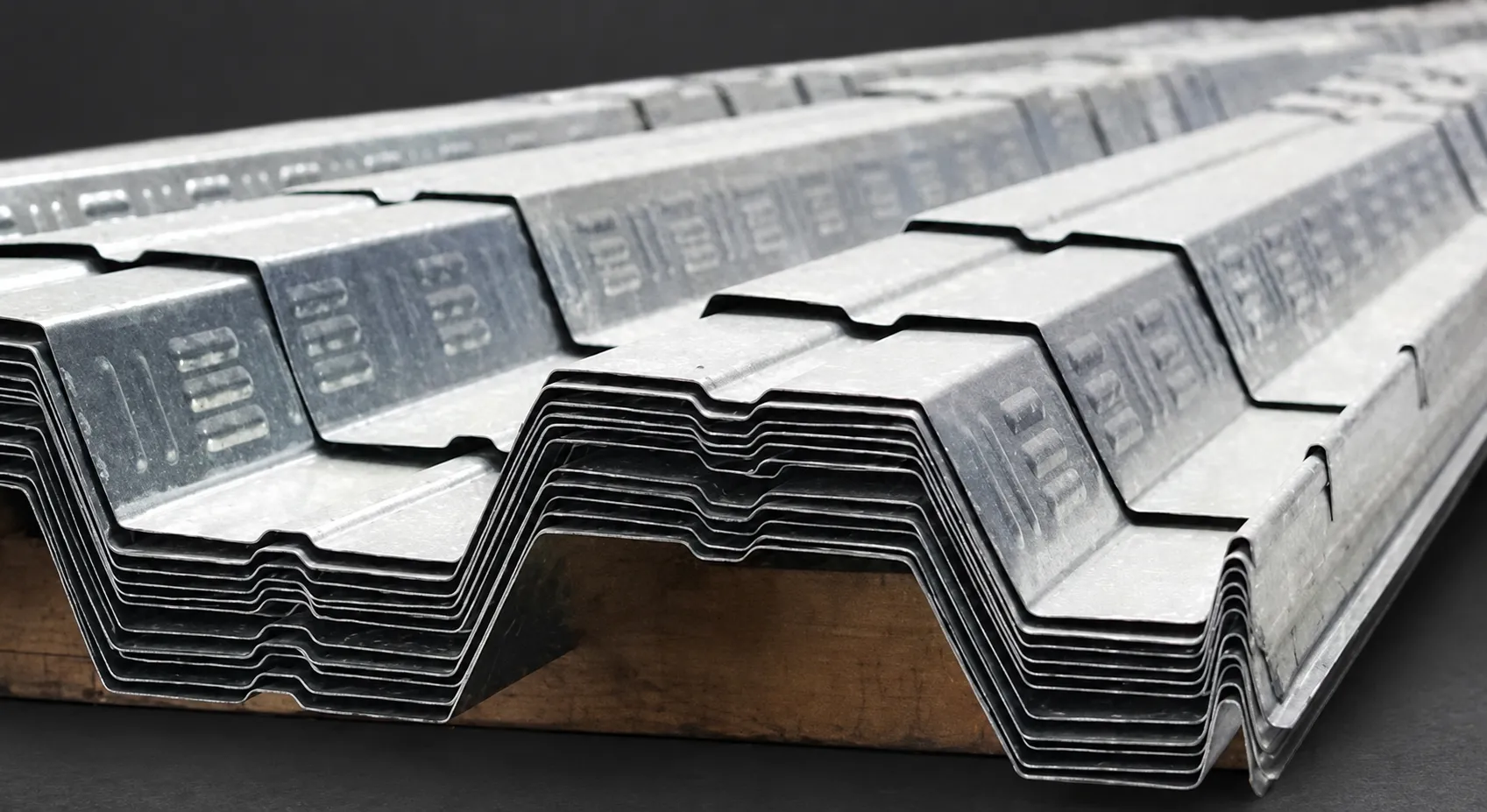

Paquetes de lámina Losacero galvanizada apilados sobre separadores de madera.

Losacero sección 25

Cuatro calibres con cinco espesores de concreto y claros simples, dobles y triples.

Losacero sección 15

Cuatro calibres con cinco espesores de concreto y claros simples, dobles y triples.

Losacero sección 30

Dos calibres con cinco espesores de concreto y claros simples, dobles y triples.

Losacero seccion 25

Sección 25 · Información revisada

Si la tabla no cabe en el área visible, desplázala horizontalmente para consultar todas las columnas.

Losacero seccion 25(Sección 25)
CALIBRE	KG/ML	ACABADO	MEDIDAS (MT)		ESPESOR DE CONCRETO	CLAROS MAXIMOS SIN APUNTALAR
			ANCHO EFECTIVO	LARGO	ESPESOR DE CONCRETO	PESO PROPIO	SIMPLE ↑↑	DOBLE ↑↑↑	TRIPLE ↑↑↑↑
			ANCHO EFECTIVO	LARGO	CM	KG/M²	MTS	MTS	MTS
24	5.42	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	Sin dato en la fuente	1.17	2.38	2.41
					6	Sin dato en la fuente	1.70	2.29	2.32
					8	Sin dato en la fuente	1.59	2.15	2.17
					10	Sin dato en la fuente	1.5	2.03	2.05
					12	Sin dato en la fuente	1.42	1.93	1.95
22	7.6	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	205	2.17	2.92	2.96
					6	229	2.08	2.81	2.84
					8	277	1.93	2.62	2.65
					10	325	1.87	2.46	2.49
					12	373	1.85	2.33	2.36
20	9.17	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	206	2.51	3.27	3.38
					6	230	2.41	3.15	3.26
					8	278	2.23	2.94	3.04
					10	326	2.17	2.77	2.86
					12	374	2.13	2.63	2.72
18	12.37	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	209	3.11	3.86	4.00
					6	233	2.97	3.72	3.84
					8	281	2.75	3.48	3.59
					10	329	2.67	3.27	3.38
					12	377	2.62	3.10	3.21
PARA ESTOS PRODUCTOS ES NECESARIO CHECAR Y SEGUIR LAS NORMAS DE IMSTALACION

Losacero seccion 15

Sección 15 · Información revisada

Si la tabla no cabe en el área visible, desplázala horizontalmente para consultar todas las columnas.

Losacero seccion 15(Sección 15)
CALIBRE	KG/ML	ACABADO	MEDIDAS (MT)		ESPESOR DE CONCRETO	CLAROS MAXIMOS SIN APUNTALAR
			ANCHO EFECTIVO	LARGO	ESPESOR DE CONCRETO	PESO PROPIO	SIMPLE ↑↑	DOBLE ↑↑↑	TRIPLE ↑↑↑↑
			ANCHO EFECTIVO	LARGO	CM	KG/M²	MTS	MTS	MTS
24	5.42	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	Sin dato en la fuente	1.24	1.63	1.65
					6	Sin dato en la fuente	1.19	1.57	1.59
					8	Sin dato en la fuente	1.11	1.47	1.49
					10	Sin dato en la fuente	1.04	1.39	1.41
					12	Sin dato en la fuente	0.99	1.32	1.34
22	7.6	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	161	1.52	2.02	2.04
					6	185	145	1.93	1.96
					8	233	135	1.8	1.82
					10	281	126	1.69	1.71
					12	329	124	1.6	1.62
20	9.17	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	162	1.84	2.46	2.49
					6	186	1.76	1.35	2.38
					8	234	1.62	2.18	2.21
					10	282	1.52	2.04	2.07
					12	330	1.48	1.93	1.95
18	12.37	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	165	2.25	2.92	3.02
					6	189	2.14	2.79	2.89
					8	237	1.97	2.59	2.67
					10	285	1.83	2.42	2.5
					12	333	1.79	2.28	2.36
PARA ESTOS PRODUCTOS ES NECESARIO CHECAR Y SEGUIR LAS NORMAS DE IMSTALACION

Losacero seccion 30

Sección 30 · Información revisada

Si la tabla no cabe en el área visible, desplázala horizontalmente para consultar todas las columnas.

Losacero seccion 30(Sección 30)
CALIBRE	KG/ML	ACABADO	MEDIDAS (MT)		ESPESOR DE CONCRETO	CLAROS MAXIMOS SIN APUNTALAR
			ANCHO EFECTIVO	LARGO	ESPESOR DE CONCRETO	PESO PROPIO	SIMPLE ↑↑	DOBLE ↑↑↑	TRIPLE ↑↑↑↑
			ANCHO EFECTIVO	LARGO	CM	KG/M²	MTS	MTS	MTS
22	7.6	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	220	2.34	3.00	3.10
					6	244	2.25	2.89	2.98
					8	292	2.10	2.70	2.78
					10	340	2.07	2.54	2.62
					12	388	2.03	2.41	2.48
20	9.17	GALVANIZADO PINTRO ZINTROALUM	0.914	1 A 12	5	222	2.72	3.40	3.52
					6	246	2.61	3.28	3.39
					8	294	2.42	3.07	3.17
					10	342	2.39	2.89	2.99
					12	390	2.35	2.74	2.83
PARA ESTOS PRODUCTOS ES NECESARIO CHECAR Y SEGUIR LAS NORMAS DE IMSTALACION

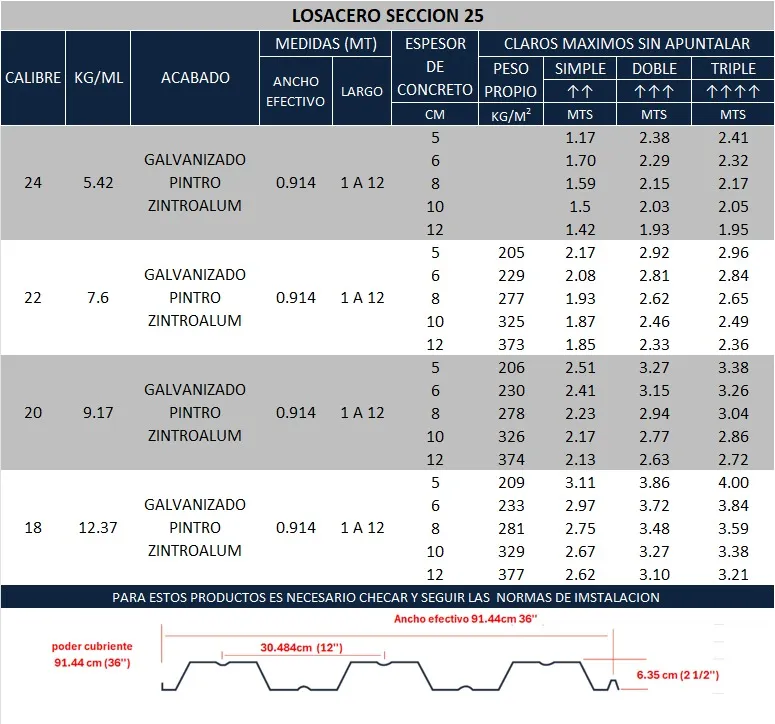

Diagrama técnico de Losacero sección 25 con ancho efectivo, poder cubriente, separación y altura visibles — Procedencia: imagen técnica proporcionada por el usuario. La geometría, las cotas y las notas se muestran desde la fuente inalterada.

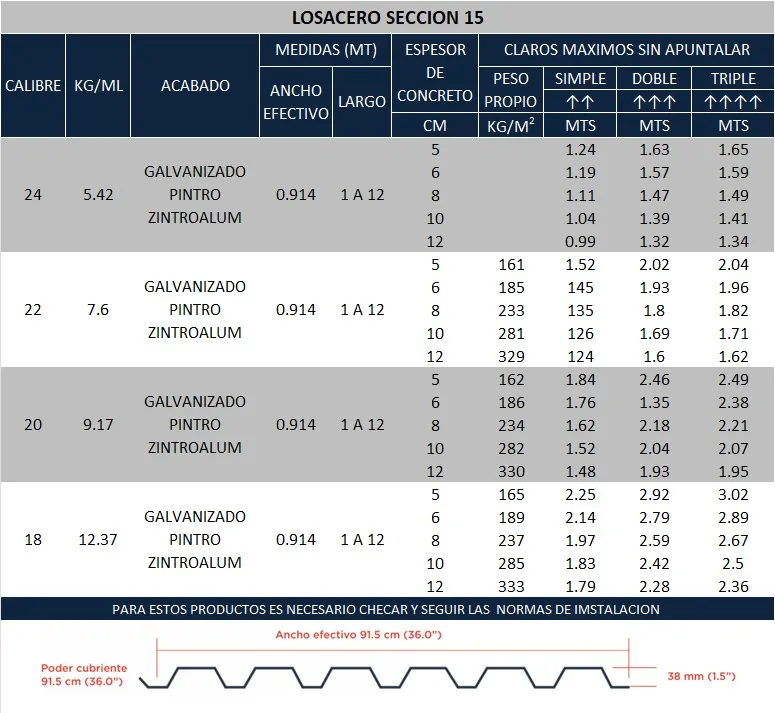

Diagrama técnico de Losacero sección 15 con ancho efectivo, poder cubriente y altura visibles — Procedencia: imagen técnica proporcionada por el usuario. La geometría, las cotas y las notas se muestran desde la fuente inalterada.

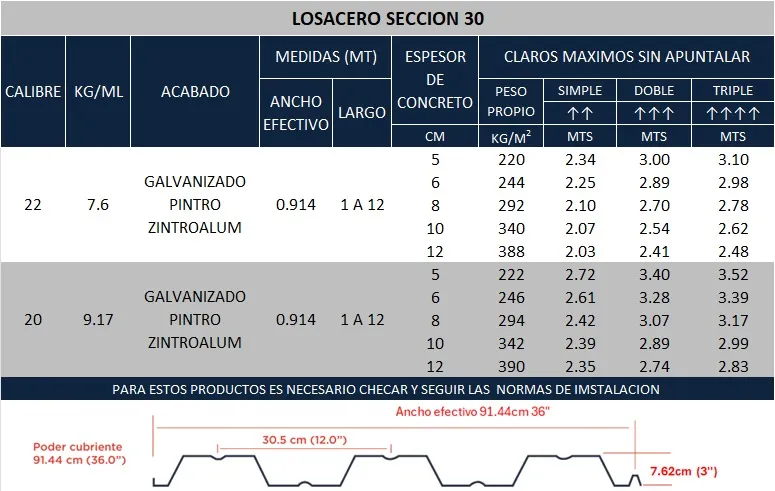

Diagrama técnico de Losacero sección 30 con ancho efectivo, poder cubriente, separación y altura visibles — Procedencia: imagen técnica proporcionada por el usuario. La geometría, las cotas y las notas se muestran desde la fuente inalterada.
