Castillo electrosoldado de acero con cuatro varillas longitudinales y estribos rectangulares — Imagen conceptual aprobada

Construcción

Armex

Castillo prefabricado de acero con varillas longitudinales y estribos electrosoldados, presentado para consulta y cotización dentro de la familia Construcción.

Solicitar cotización Consultar catálogo

Información general

Once diseños, cuatro especificaciones.

La ficha reúne once diseños con dimensiones y área de acero, cuatro especificaciones del castillo y tres diagramas de sección, conforme a la fuente proporcionada.

Diseños, secciones y área

Once diseños con largo, sección de concreto, sección de armado y área de acero.

Especificaciones del castillo

Cuatro referencias de resistencia mínima o alargamiento mínimo con sus valores literales.

Armex

11 diseños · Información revisada

Si la tabla no cabe en el área visible, desplázala horizontalmente para consultar todas las columnas.

Armex(11 diseños)
DISEÑO	LARGO	SECCION DE CONCRETO	SECCION DE ARMADO	AREA DE ACERO
DISEÑO	MTS	CM	CM	CM²
10 X 10 - 3	6	10 X 10	6.0 X 6.0	0.74
12 X 12 - 3	6	12 X 12	7.3 X 7.3	0.74
15 X 15 -3	6	15 X 15	9.8 X 9.8	0.74
10 X 15 - 4	6	10 X 15	6.0 X 10.1	0.99
10 X 20 - 4	6	10 X 20	6.0 X 15.0	0.99
12 X 12 - 4	6	12 X 12	7.6 X 7.6	0.99
12 X 20 - 4	6	12 X 20	7.6 X 15.0	0.99
15 X 15 -4	6	15 X 15	10.1 X 10.1	0.99
15 X 20 -4	6	15 X 20	10.1 X 15.0	0.99
15 X 25 - 4	6	15 X 25	10.1 X 19.9	0.99
15 X 30 -4	6	15 X 30	10.1 X 24.8	0.99

Especificaciones del castillo

4 referencias · Información revisada

Si la tabla no cabe en el área visible, desplázala horizontalmente para consultar todas las columnas.

Especificaciones del castillo(4 referencias)
ESPECIFICACIONES DEL CASTILLO
RESISTENCIA MINIMA A LA TENSION GRADO 60	7,000 KG/CM²
RESISTENCIA MINIMA A LA TENSION GRADO 50	5,700 KG/CM²
ALARGAMIENTO MINIMO A LA RUPTURA GRADO 50	6 % EN 10 ø
ALARGAMIENTO MINIMO A LA RUPTURA GRADO 60	5 % EN 10 ø

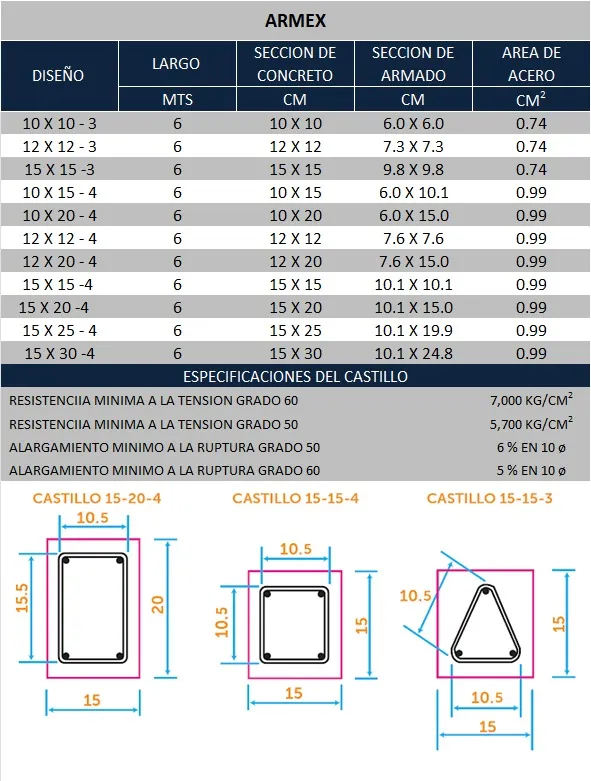

Diagramas técnicos de Castillo 15-20-4, Castillo 15-15-4 y Castillo 15-15-3 con cotas visibles en centímetros — Procedencia: imagen técnica proporcionada por el usuario. La geometría y las cotas se muestran desde la fuente inalterada.
